アドレスV125S(CF4MA)のリフレッシュ作業 Vol.3

スポンサードリンク



ウェイトローラーとスライダーの交換が終わったので

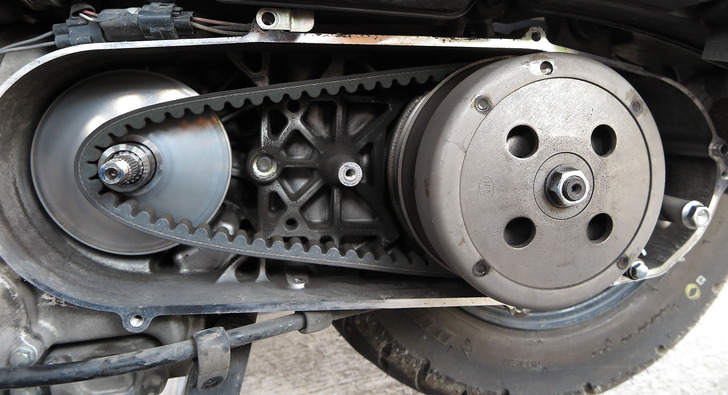

今日はアドレスV125SのVベルトを交換しますドコモポイント

普通は↑の状態からだとVベルトを
クラッチ側に寄せるだけで外せますが
アドレスはクランクケースが小さいので
クラッチをまるごと外してベルトを外しますドコモポイント

まずは外側のクラッチアウターを外します。

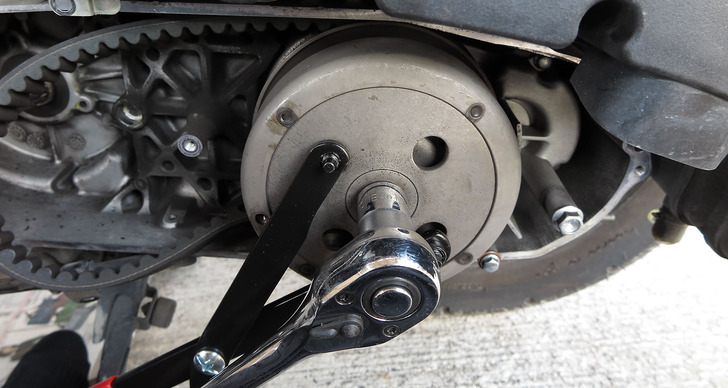

プーリー側よりナット(17ミリ)が強く締められていますねドコモポイント

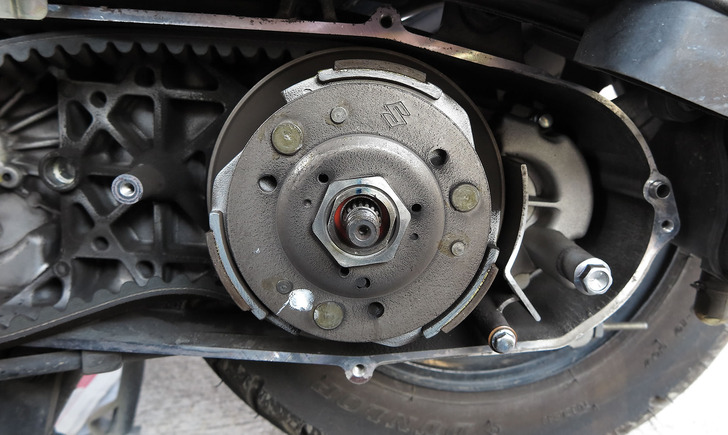

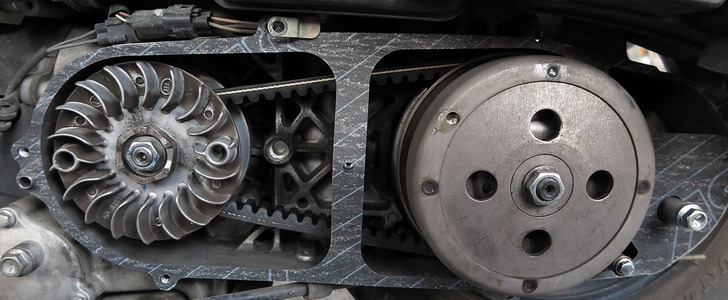

クラッチアウターが外れましたドコモポイント
後はそのままベルトごとクラッチ一式を外します。

プーリー側よりは外れにくいですが
そのまま手前に引くだけで外れますよドコモポイント

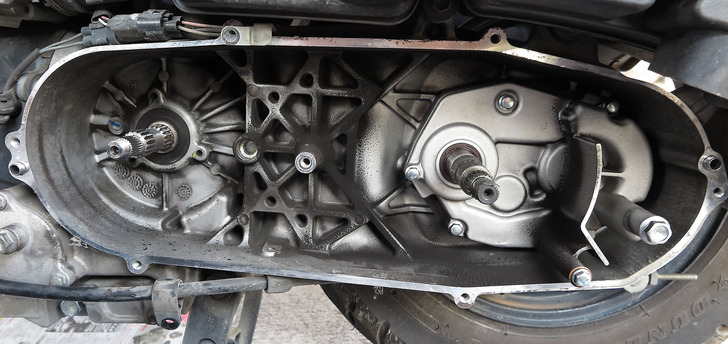

クラッチ一式が外れましたドコモポイント
ついでにギアオイル交換もしておきます。

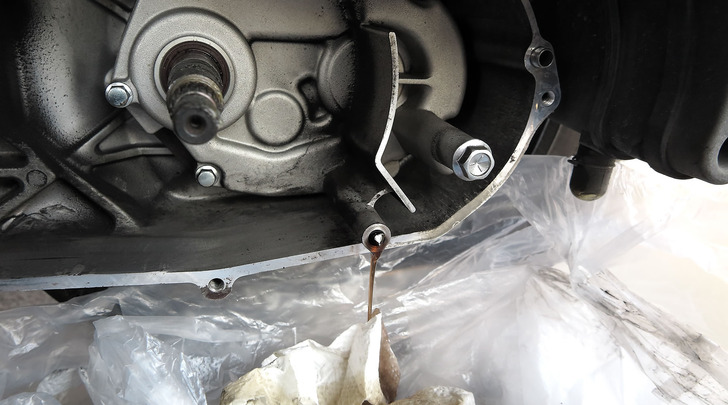

六角ボルト(8ミリ)を外してギアオイルを抜く・・
あ・・ここのパッキンを買うの忘れたドコモ提供
シールテープを使おうと思ったが
長いボルトの先端にだけネジ山があるタイプなので
シールテープは使えないのだドコモ提供

まあ、そもそも漏れにくい所なので
そのまま古いパッキンを使い回したドコモ提供

取説にもギアオイルの量が記載されていなかったので

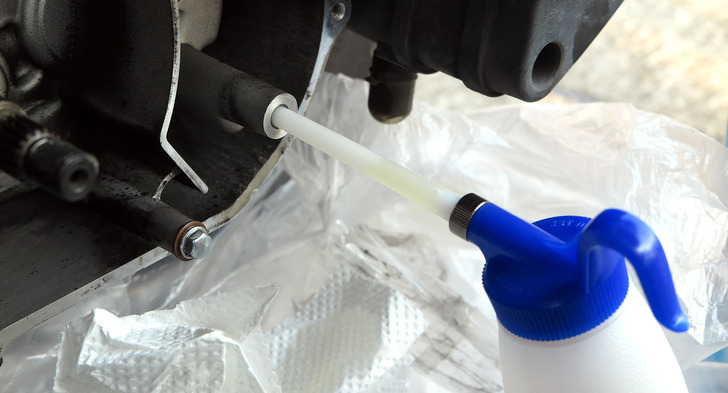

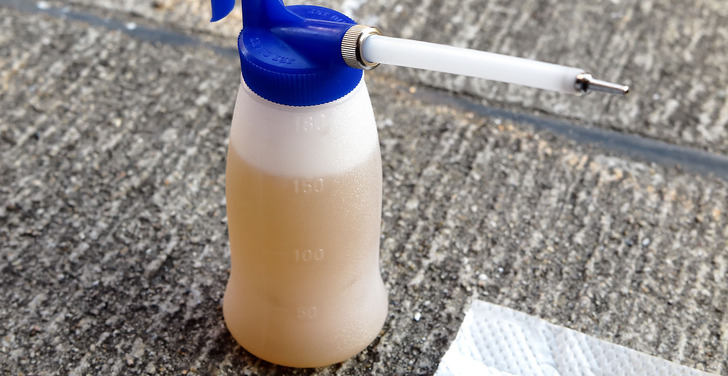

とりあえず150mlほど入れてみる事に・・

入る入るドコモポイント

ブハっがく〜(落胆した顔)

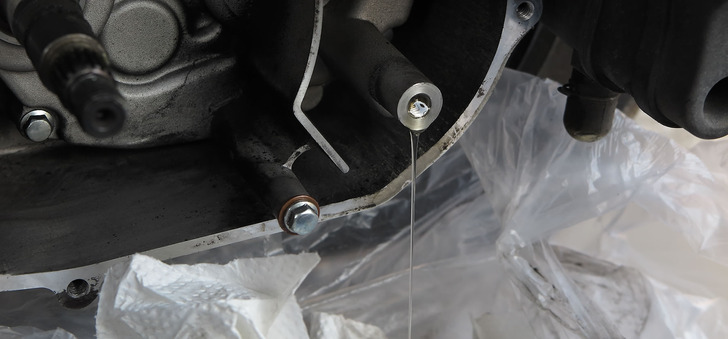

油さしを抜くとオイルが帰ってきた・・
この感じだとギアオイルの容量は
たぶん100mlちょいって所でしょうか・・

構造的に見ても入れすぎを防ぐ為に
給油口からオーバーフローさせる構造なんですねドコモ提供

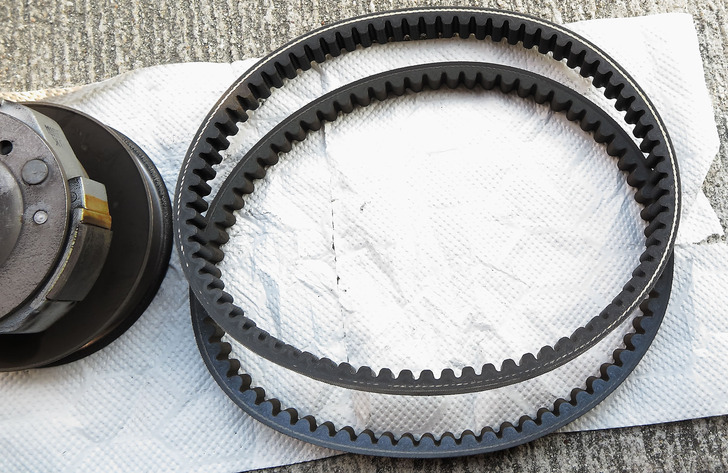

Vベルトを新しい物に交換ドコモポイント
古いベルトを確認しても、ヒビ割れは見当たらないけど
カッチカチに硬くなってましたドコモポイント

これは古いベルトなんですが

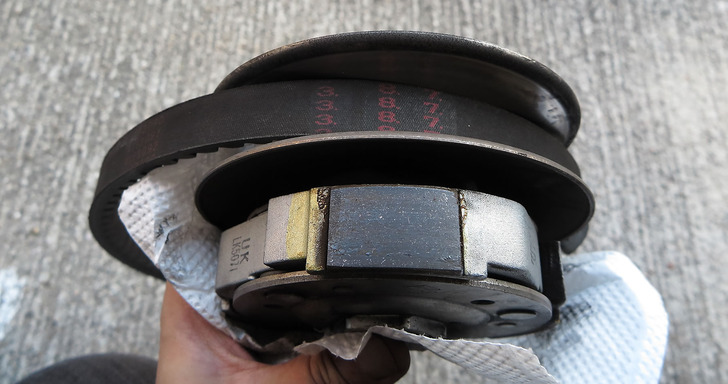

こんな感じでドリブンフェイスを両手で縮めてから
重力に任せてベルトを溝に落として車体に戻しますドコモポイント

最後に紙で出来たクランクケースのガスケットを
新しい物に交換して駆動系のリフレッシュ作業は終了ドコモポイント
